Ficha 10 »
La energía eólica
el viento como fuente de energía
El viento son masas de aire en movimiento debido a las diferencias de temperatura originadas por el Sol. Estas variaciones de calor crean cambios de presión que ponen el aire en movimiento. Desde la antigüedad, el ser humano ha aprendido a aprovecharlo para navegar, moler grano y, hoy en día, para producir electricidad limpia y renovable.

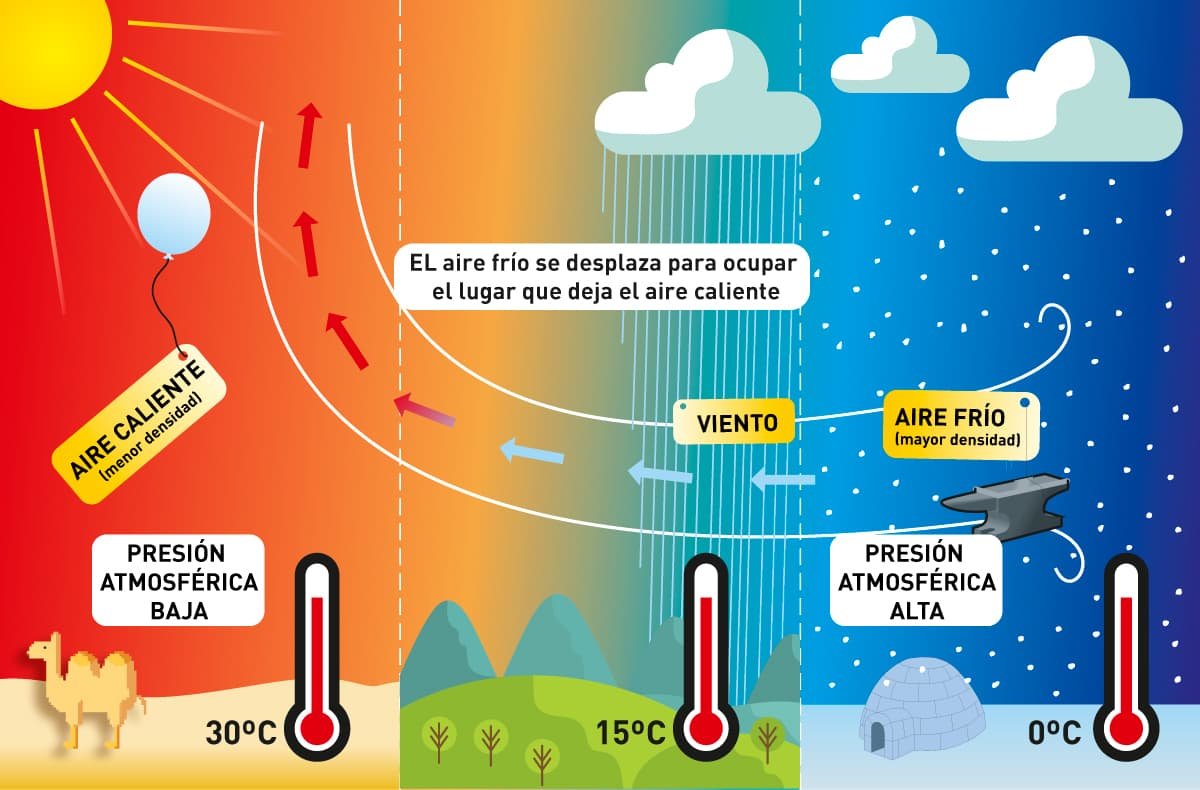

El ciclo del movimiento
Presión atmosférica:
Presión que ejerce el aire sobre la superficie terrestre
densidad
Cantidad de masa contenida en un volumen determinado.
Aire Caliente:
Al calentarse, pierde densidad y asciende (baja presión).
Aire Frío:
Se desplaza para ocupar el lugar dejado por el aire caliente (alta presión).
Resultado:
Un flujo constante de energía cinética que podemos aprovechar.
la energía eólica
La energía eólica es la conversión de la energía cinética del viento en energía útil (eléctrica o mecánica). Cuanto más rápido se mueve el viento y mayor cantidad de aire circula, mayor es su energía cinética y mayor es su capacidad para realizar trabajo, como mover una vela, girar un molino o hacer girar las palas de un aerogenerador.

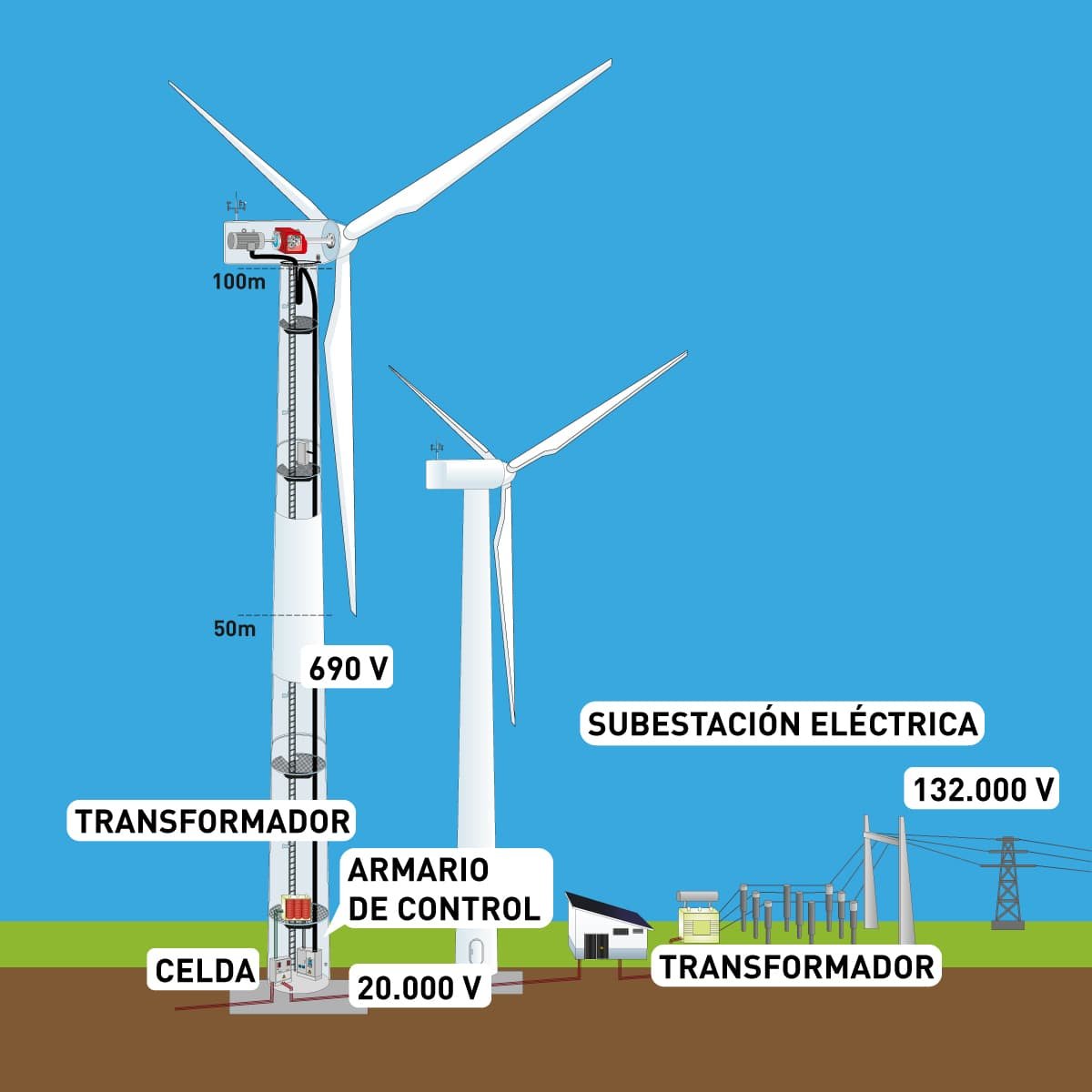

¿Cómo funciona un aerogenerador? Del viento a tu hogar
INSTRUCCIONES: Haz click con el ratón (o toca con el dedo si estás en tu móvil) sobre los puntos parpadeantes de la imagen para descubrir la función de cada elemento en un aerogenerador. ¡Explora a tu ritmo!
Captación y Generación (100 metros de altura)
El proceso comienza en la góndola, situada en la cima de la torre. Las palas capturan la energía cinética del viento y la transfieren a un generador. En este punto, la electricidad se genera a una baja tensión de 690 V.
Descenso y Control
La energía baja por el interior de la torre hasta la base. Allí se encuentran dos componentes críticos:
Armario de Control: El "cerebro" que gestiona el funcionamiento del molino.
Celda: El equipo de maniobra y protección que asegura que el flujo eléctrico sea seguro.
Primera Transformación (Media Tensión)
Para que la electricidad pueda viajar sin perder demasiada energía por el camino, es necesario elevar su voltaje. El transformador ubicado en la base del aerogenerador eleva la tensión de los 690 V iniciales a 20.000 V (Media Tensión). Así, la energía viaja de forma subterránea hacia el punto de recogida.
Subestación de elevación de tensión y red de transporte (Alta Tensión)
Antes de integrarse en la red eléctrica que alimenta las ciudades, la energía llega a una subestación eléctrica. Aquí, un transformador de mayor potencia eleva de nuevo la tensión, esta vez hasta los 132.000 V. Esta alta tensión es ideal para transportar la electricidad a largas distancias a través de las torres de alta tensión que vemos en el paisaje.

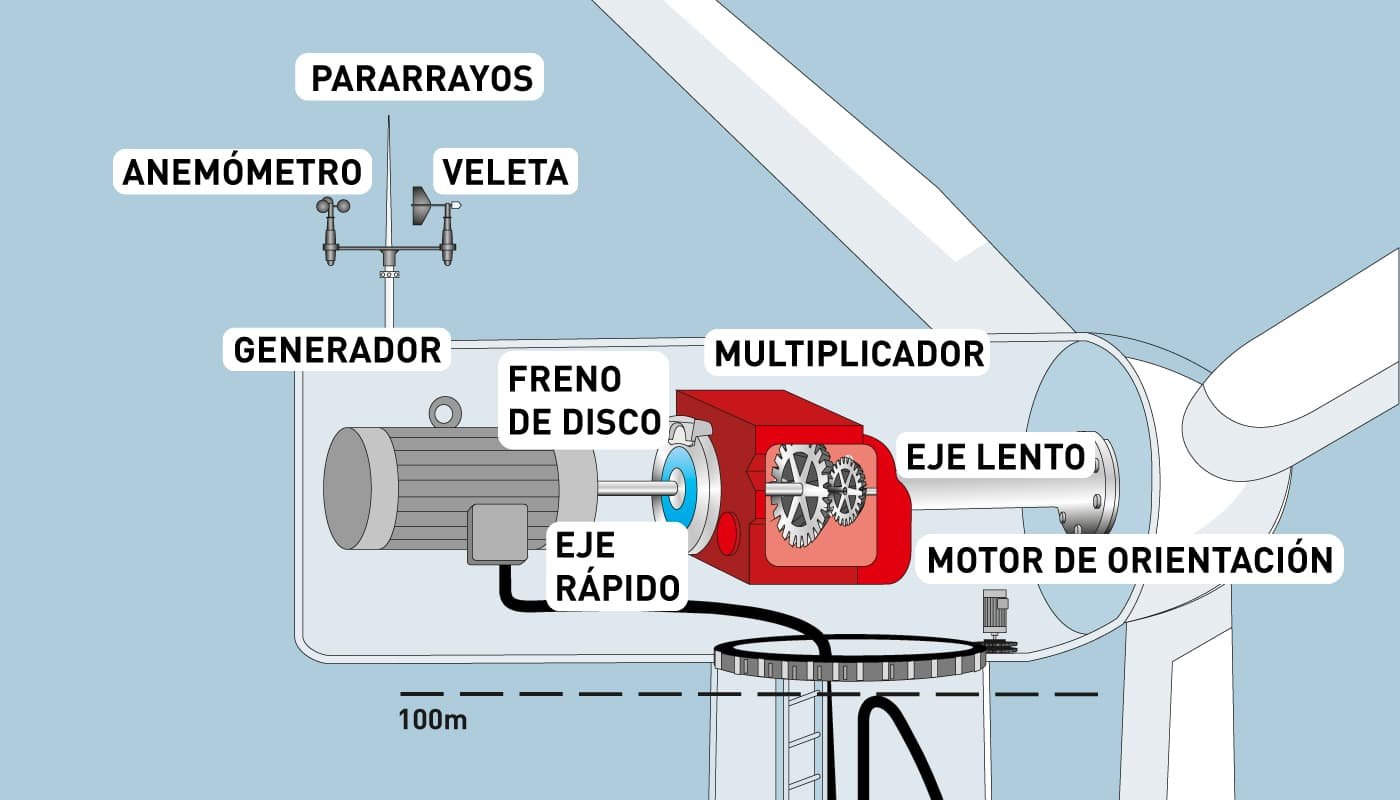

Góndola
Aloja el generador, el multiplicador y los sistemas de control
Multiplicador
Aumenta la velocidad de giro del eje para el generador
Generador
Convierte la energía mecánica en electricidad
Anemómetro y Veleta
Miden la velocidad y dirección para orientar la turbina.
Eje (Lento y Rápido)
Transmiten el movimiento de las palas al generador
¿Aerogeneradores sin aspas?
La energía eólica se transforma. Descubre la nueva generación de aerogeneradores sin aspas que cuidan de las aves, evitan el ruido y aprovechan mejor el espacio.
Evolución e Historia: Los Molinos
Ingeniería Milenaria: El Mecanismo Interno
La energía eólica no es una invención moderna; es la evolución de una alianza milenaria entre el hombre y el viento. Los molinos tradicionales fueron los primeros en transformar la fuerza del aire en progreso, sentando las bases tecnológicas de los aerogeneradores actuales.

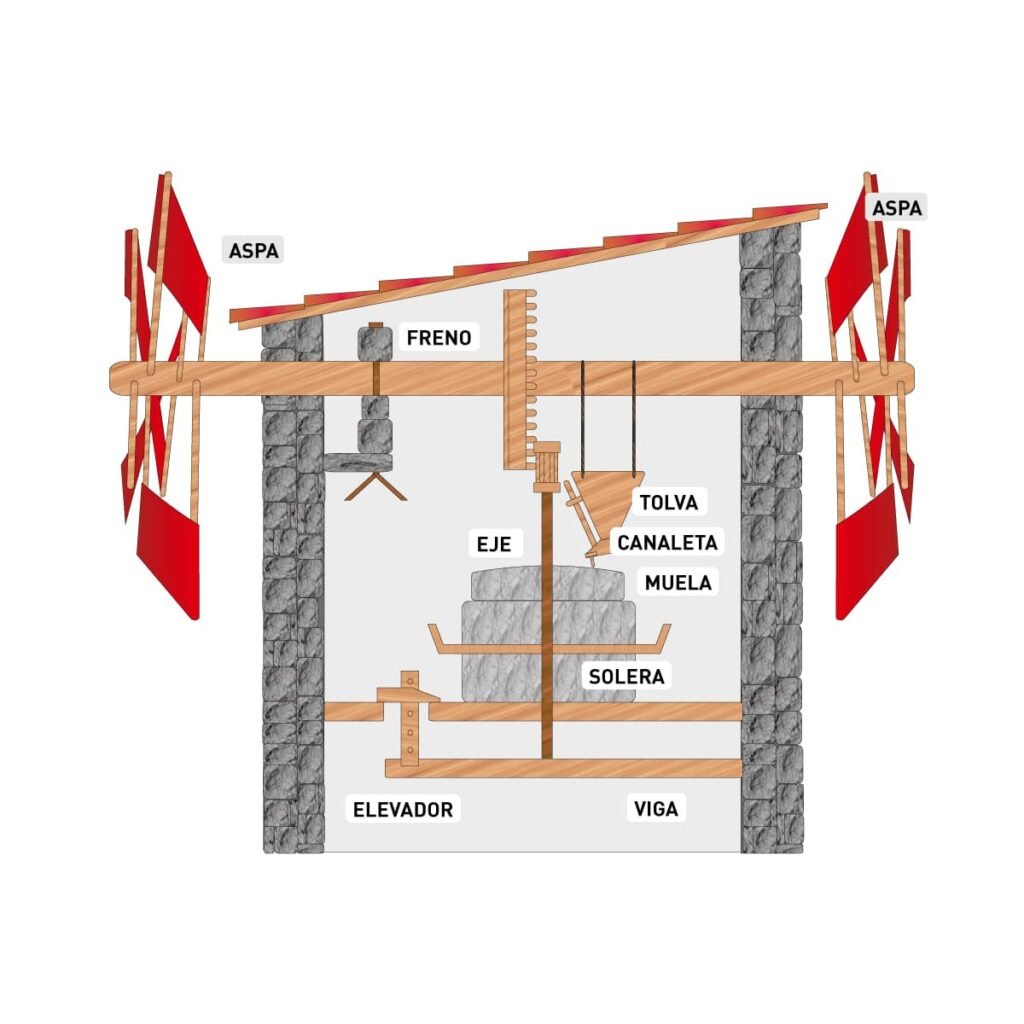

El esquema del molino de viento tradicional nos revela una mecánica de precisión donde el movimiento circular de las aspas se transmite a través de un eje horizontal. Este sistema acciona la muela, que gira sobre la solera para transformar el grano en harina, un proceso regulado por la tolva y controlado mediante un sistema de freno manual.
Molino gallego
Resistencia Atlántica
Molino manchego
El Gigante de la Llanura
Molino americano
Eficiencia Multipala
El Viento en el Transporte
Navegación y Vuelo
Antes de que el viento se convirtiera en electricidad, fue el motor que permitió al ser humano explorar el planeta. La energía cinética del aire no solo movió piedras de molino, sino que impulsó los grandes hitos del transporte.
