Instalación solar fotovoltaica
El Viaje de la Energía Solar
Bienvenido al corazón de una instalación solar fotovoltaica. Entender cómo funciona el autoconsumo es mucho más fácil de lo que parece si seguimos el recorrido de la energía.

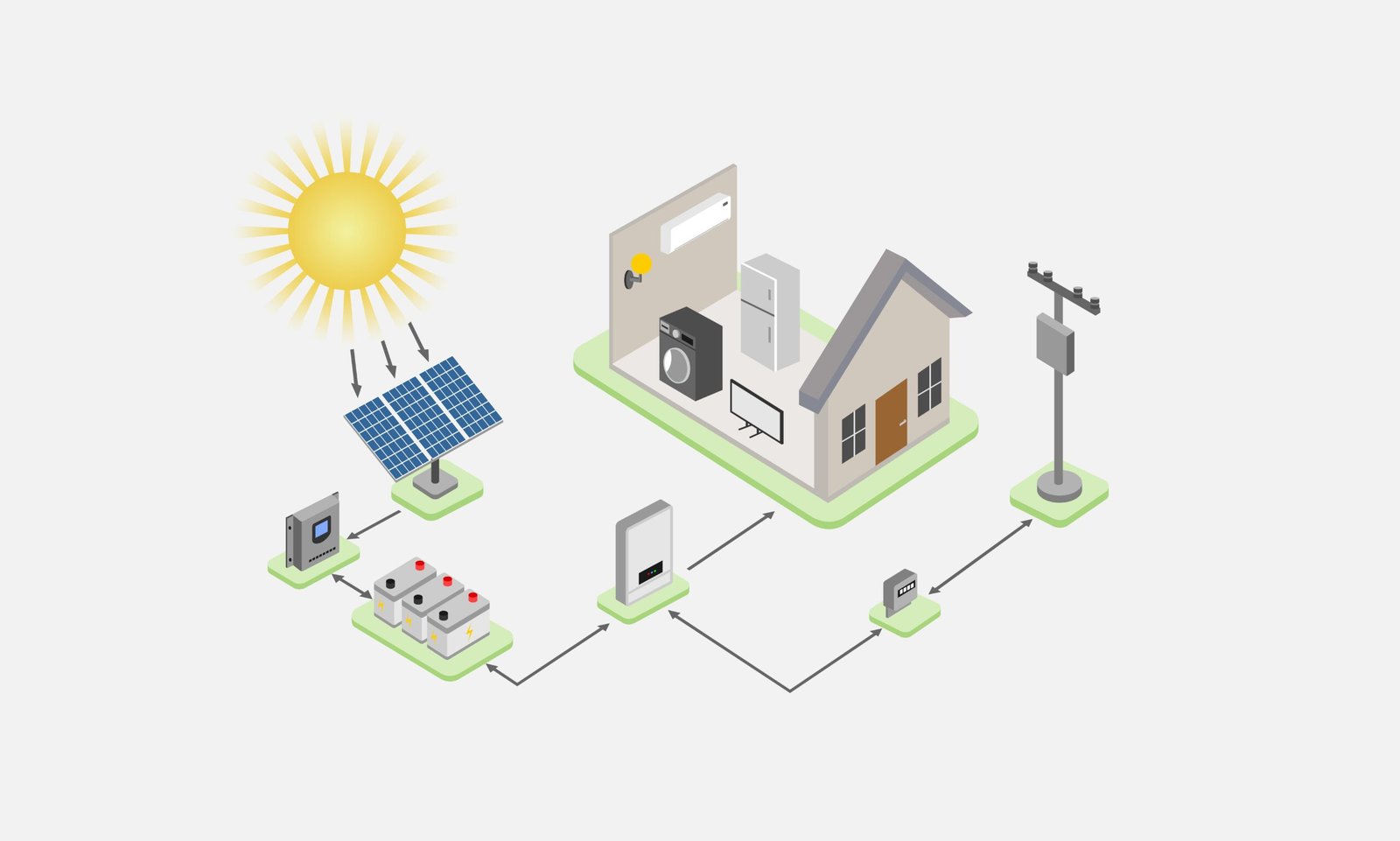

En el siguiente esquema interactivo verás cómo se transforma la luz del sol en ahorro para tu hogar.
INSTRUCCIONES: Haz click con el ratón (o toca con el dedo si estás en tu móvil) sobre los puntos parpadeantes de la imagen para descubrir la función de cada equipo. ¡Explora a tu ritmo!
PANELES SOLARES
Son los encargados de captar la luz del sol y transformarla en electricidad mediante un proceso llamado efecto fotovoltaico. La energía que producen los paneles sale en forma de Corriente Continua (DC), que es el mismo tipo de energía que usan las pilas, pero aún no sirve para enchufar tus electrodomésticos.
REGULADOR DE CARGA
Es el "guardia de tráfico" de la instalación. Se encarga de controlar la cantidad de energía que llega desde los paneles hacia las baterías. Su misión principal es alargar la vida útil de las baterías, evitando que se sobrecarguen cuando hace mucho sol o que se descarguen demasiado rápido.
BATERÍAS
Guardan la energía que los paneles producen durante las horas de sol y que no estás consumiendo en ese momento. Gracias a ellas, puedes usar tu propia energía solar gratuita durante la noche o en días muy nublados, reduciendo drásticamente lo que le compras a la compañía eléctrica.
INVERSOR
Es el cerebro del sistema. Transforma la Corriente Continua (DC) que viene de los paneles o de las baterías en Corriente Alterna (AC). La Corriente Alterna es la "electricidad normal" que necesitan tu nevera, tu lavadora o tu televisión para funcionar. Sin el inversor, no podrías usar la energía solar en casa.
CONTADOR BIDIRECCIONAL
Es el "contable" de tu instalación. A diferencia de los contadores antiguos que solo sumaban lo que gastabas, este dispositivo mide en dos direcciones. Por un lado, registra la electricidad que compras cuando no hay sol; por otro, contabiliza con precisión cada vatio de energía solar que te sobra y sale de tu casa. Sin él, sería imposible calcular tu ahorro.
RED ELÉCTRICA
Es tu respaldo y tu "comprador". Cuando es de noche o hace muy mal tiempo, la red te suministra la electricidad que te falta. Pero lo más interesante es que, cuando tus paneles producen energía de sobra y tus baterías ya están llenas, la red recibe tus excedentes. Tu compañía eléctrica lee esa energía aportada y te la descuenta de tu factura mensual.
CONSUMO
¡Aquí es donde ocurre la magia del ahorro! La energía solar, ya convertida en Corriente Alterna (AC) por el inversor, alimenta tu vida diaria. Cada vez que enciendes una bombilla, pones una lavadora o usas la nevera con la energía de tus paneles o baterías, estás consumiendo electricidad 100% limpia y gratuita, en lugar de comprársela a la compañía eléctrica.
¿Cómo funciona el ciclo de la energía solar?
Para entender realmente cómo una vivienda consigue ser independiente y reducir su gasto eléctrico, necesitamos mirar el sistema al completo. Una instalación fotovoltaica funciona como una cadena en la que cada elemento tiene una misión vital.
Haz clic en cada uno de los pasos a continuación y descubre cómo la luz se captura, se transforma, se consume en casa y, finalmente, cómo se vende la que te sobra.
Captación: La recolección de energía
Los paneles solares actúan como los grandes captadores del sistema. A través de un proceso físico llamado efecto fotovoltaico, las células de silicio que componen los paneles reciben los fotones de la luz solar y los transforman en un flujo de electrones. Es importante destacar que funcionan con la luz (radiación), no con el calor; de hecho, los días fríos pero muy soleados son excelentes para producir energía. Esta electricidad recién generada nace en forma de Corriente Continua (DC), la misma que utilizan las pilas convencionales, y viaja por el cableado lista para la siguiente fase.
REGULACIÓN Y ACUMULACIÓN: EL CONTROL Y ALMACENAMIENTO DE LA ENERGÍA
Por un lado, a través del regulador de carga, colocado entre los paneles y las baterías, se controla el flujo de energía para evitar sobrecargas, limitando o cortando la corriente cuando la batería llega a su tensión máxima, y para proteger frente a descargas profundas, evitando daños químicos internos irreversibles. El regulador ajusta la corriente y el voltaje, según el estado de carga de las baterías, para alargar su vida útil.
Por otro lado, las baterías acumulan la energía regulada para usarla cuando no hay sol. Gracias a este almacenamiento, guardas ese tesoro energético para poder utilizar tu propia luz de forma gratuita cuando se haga de noche.
Conversión: El "traductor" imprescindible del sistema
Esa electricidad cruda en Corriente Continua no puede conectarse directamente a tu televisión o a tu router, ya que no funcionarían. Aquí entra en juego el inversor solar, que es el verdadero cerebro de la instalación. Su trabajo principal y más vital es transformar esa Corriente Continua (DC) en Corriente Alterna (AC) a 230 voltios. Este es el idioma universal de los enchufes de tu casa y de la red eléctrica. Además de «traducir» la energía, el inversor moderno monitoriza la producción en tiempo real a través de internet y garantiza la seguridad de toda la instalación.
DISTRIBUCIÓN Y COMPENSACIÓN: CONSUMO INTELIGENTE, CERO DESPERDICIOS Y AHORRO EN LA FACTURA
Una vez que la energía ya es utilizable, el sistema debe decidir qué hacer con ella, y lo hace de forma automática. La prioridad número uno es siempre es el consumo instantáneo: la energía va directamente a alimentar lo que tengas encendido en ese momento en tu hogar (la nevera, las luces, el horno).
¿Qué ocurre un día muy soleado si no estás en casa, no consumes casi nada y tus baterías ya han llegado al 100% de su capacidad? En lugar de detenerse o desperdiciarse, esa energía sobrante continúa su viaje hacia la calle, cruzando tu contador bidireccional. Este contador inteligente registra exactamente cuántos kilovatios estás inyectando a la red eléctrica pública. A través de un mecanismo llamado compensación de excedentes, tu compañía eléctrica contabiliza esa energía que les has prestado y te la descuenta económicamente de tu factura mensual. Así, tu tejado trabaja para ti incluso cuando no estás.
Píldoras de Sabiduría Solar: Mitos y Curiosidades
Ahora que ya conoces el viaje que hace la energía desde el sol hasta tus electrodomésticos, es el momento de dar un paso más y resolver las dudas más frecuentes sobre el autoconsumo.
Alrededor de la energía solar existen muchos mitos y preguntas técnicas: ¿funcionan los paneles si está lloviendo?, ¿qué ocurre realmente en mi casa si hay un apagón en la calle?, ¿qué diferencia hay entre un kW y un kWh?
Hemos preparado estas píldoras de conocimiento para que profundices en el tema y te conviertas en un verdadero experto.
Gira la tarjeta para saber más
Gira la tarjeta para saber más
Gira la tarjeta para saber más
Gira la tarjeta para saber más
Gira la tarjeta para saber más
Esta es la confusión más habitual al empezar a aprender sobre energía. Para entender tus facturas y tu instalación, debes separar ambos conceptos:
El kW (Kilovatio): Mide la Potencia instantánea o la «capacidad» de tu sistema. Es un valor fijo. Si instalas 10 paneles de 400W, tienes una potencia de 4 kW. Analogía: Es el grosor de una tubería de agua o la velocidad máxima de un coche.
El kWh (Kilovatio-hora): Mide la Energía total que has generado o consumido a lo largo del tiempo. Es lo que realmente te cobra tu compañía eléctrica. Analogía: Son los litros de agua totales que han llenado tu piscina o los kilómetros exactos que ha recorrido el coche en un viaje.
